EIN RICHTIGES WÄRMESYSTEM HAT VIELE VORTEILE!
Hohe Strahlungswärmeleistung

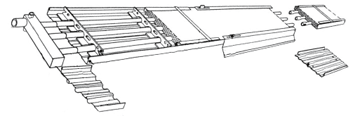

Das innovative System, bei dem die Rohre in die Kehlen der Strahlplatte eingeschoben werden, erlaubt den ausgezeichneten Kontakt zwischen der Primärfläche (Rohr) und der Sekundärfläche (Platte). Ein Teil der Rohroberfläche liegt frei, während der übrige Teil (um einen Winkel von mehr als 280 Grad) vollkommen von der Platte bedeckt ist. Rohrdurchmesser und Achsabstand sind so ausgelegt, dass eine hohe und gleichmäßige Durchschnittstemperatur der Strahlplatte erhalten wird. Die seitlichen Halteflächen der Isolierung sind besonders klein gehalten, damit die abgestrahlte Wärme, bei gleicher Leistung, so stark wie möglich erhöht und nicht seitlich, sondern nach unten gelenkt wird. Diese Lösung ist besonders wichtig bei den sehr schmalen Modellen, bei denen die Konvektionswärmeleistung einen größeren Einfluss hat. Um die durch Konvektion abgegebene Heizleistung zu beschränken, muss das Durchströmen der Luft an einer oder mehreren Stellen der Platte unbedingt vermieden werden.
Kombinierbarkeit in Querrichtung
Die 300 mm breiten und 4 oder 6 m langen Teillängen werden in der Fertigung so zusammengestellt, dass die Bänder eine Modulbreite von 300-600-900-1200 mm bilden. Weitere Kombinationen in Querrichtung können am Installationsort verwirklicht werden, so dass folgende Bandbreite entstehen können (z.B. 1800 mm breit = 2 Bänder von 900 mm).
Einfache Installation und Montage

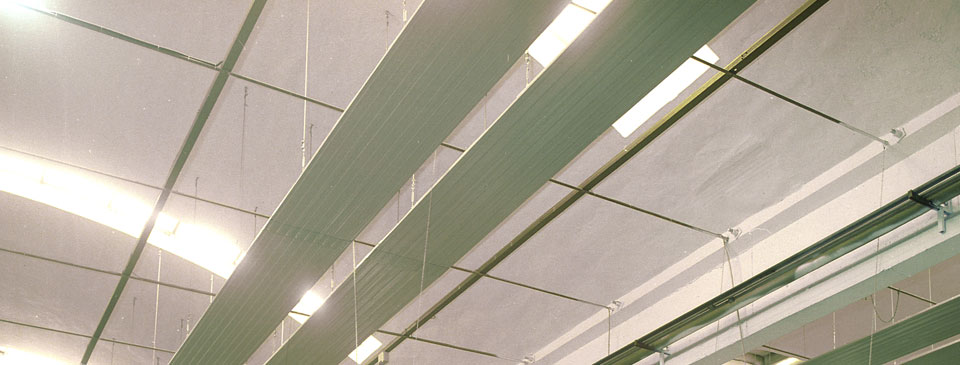

Die Deckenstrahlplatten radiaMW- 2004 werden in 8 unterschiedlichen Modellen hergestellt. Jedes Modell beinhaltet Elemente mit einer Länge von 4 und 6 Metern (auf Wunsch 3 und 5 Meter). Die einzelnen Elemente werden einfach mit Pressmuffen, oder durch Verschweißen der Rohrenden (in diesem Fall ist ein Ende aufgeweitet, um den Einschub und das Schweißen zu erleichtern) miteinander verbunden. Die Anfangs- und Endelemente haben ein geschweißtes und werkseitig, mittels hochmodernem Roboterverfahren, geprüftes Sammelohr (Kopfstück). In jeweils 1,00 m Abstand an die Platten angeschweißte Abhänger sorgen für eine flexible Aufhängemöglichkeit. Der max. Abstand der Aufhängemöglichkeit beträgt 2,80 m.
Kombinierbarkeit in Längsrichtung
Mit den Längsrichtungen durch Zusammenschweißen oder Pressen verschiedener Bandbreiten in einer Standardlänge von 4 oder 6 m und von zwei Kopfbändern in Standardlänge können alle mit zwei multiplizierbaren Nominallängen (ab der Mindestlänge von 4 m beginnend) realisiert werden. In der folgenden Tabelle werden die möglichen Längenzusammensetzungen der verschiedenen Standardelemente angegeben. Sonderlängen sind gegen Mehrpreis möglich.
